回转窑可说是一种很成熟的工业窑炉，在市场上被水泥行行业、冶金行业、有色金属行业用的特别多。 目前在市场上用砌窑体内衬的方法有很多种砌法，但是用耐火砖砌回转窑窑体内衬占市场的80%以上，因这种方法容易更换内衬。只是不同的回转窑烧结物料做耐火砖不同材质和档次耐火砖而已。 但回转窑用耐火砖砌筑，也有耐火砖的弊端，因回转窑内衬筒体与砖不做相对运动，上方每转一周，回转窑铁壳与耐火砖之间的空隙也就会随之变大，会受不同程度挤压，会造成掉砖降低使用寿命。 近几年，也有研究用整体预制块来砌筑窑体的，但是这种方法要在窑体焊接大量的锚固件、。但是窑体内衬一体化，也是有这种方法的好处的，这样使用寿命也长。缺点是不好更换内衬。 也有选择整个回转窑内衬用耐火浇注料采用半开口式浇注。也同种存在不好更换回转窑内衬的情况。所以，采用预制件或是用浇注料这两种方法砌回转窑窑体的不多。 当然用耐火砖和浇注料混合砌的更是不多，因为先砌砖不好固定，先砌料，砖膨胀缝不好留。所以，不建议采用这种方法砌回转窑内衬。 还有用耐火砖和预制件和耐火浇注料三种方法的基础上，又出现了预制件和浇注料混合使用的情况，也就是用预制块在回转窑轴线平行处焊接预制件，因已有模板，再打一排浇注料，这样窑体一致，还可方便更换窑体内衬，使用寿命相对会长，这种方法不失为一种不错的选择。总之，不管用耐...
发布时间:
2019
-
10
-
12
浏览次数：124

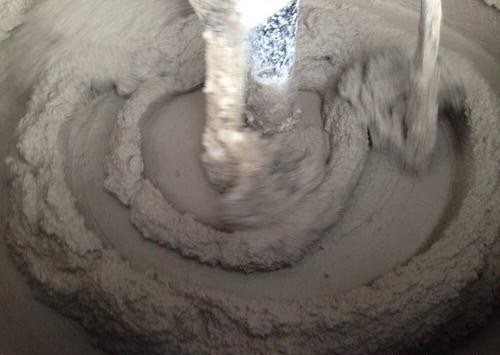

自流耐火浇注料是流动性强，不经震动可脱气流平的一种耐火浇注料。特点是流动性好、强度高、耐高温、热震稳定性好，抗侵蚀、耐冲刷、也可以用泵送，并且可以借助自身重力施工快捷方便，还能大大缩短炉子的施工时间。自流浇注料比低水泥浇注料的加水量略高。因自流浇注料能自流平和排气良好，浇注料生产厂家为了使加水量大也能达到 紧密的堆积密度，在结合剂和超微粉及减水剂都有合理的工艺配比，故克服了水量多带来的缺陷，使其强度、烧后线变化小。使用寿命加长。自流浇注料的水泥用量和用什么标号水泥也非常重要，自流浇注料的组成材料和用水量不变，增加水泥用量时相应地减少细粉用量。水泥用量的增加，浇注料的流动值将降低，因为水泥用量大，水化时消耗的自由水增加，致使浇注料粒度变大，流动值降低，致密度也随着下降，烧后线变化由正值转变为负值。所以水泥必须用CA-70或进口水泥，用量在2%-6%为 好，这样浇注料的流动值和物理性能较好。 自流耐火浇注料施工时，一定要注意不能断电，也不能中途终止施工。浇注料的用水量应严格按照说明书的标准，不得超越定量。在确保施工功能的前提下，加水量宜少不宜多。钢板或硬木板都可以用作浇注料施工的模板。模板要有满足强度，不走形，不漏浆。木模板要刷防水漆。多次运用的模板要先洗干净，再涂漆后方可使用。已初凝或者结块的浇注料不可以放入模框中，也不得加水拌和再用。而且拌和不一样的浇注料时应先将拌和机清...
发布时间:
2019
-
10
-
10
浏览次数：115
加热炉中用耐火浇注料和保温集料，正在逐步替代砌筑高铝砖和粘土砖的运用，隔热耐火砖也在用不同比重的轻质耐火浇注料转换。而低水泥浇注料的应用在加热炉中更是广泛。低水泥浇注料一般运用在加热炉的低温带、烟道部位以及温度不高于1300℃的加热炉炉体，因为低水泥浇注料具有强度高、抗热震性、气孔率低和抗渣性好的特点，还能满意加热炉体耐火功能的一体，提高了炉体的施工和使用功能。自流浇注料一般是用于加热炉中结构比较复杂，温度在1500℃的部位，其特点是抗热震性好、耐火度高、主要还是施工简便。为了降低加热炉的热耗，轻质浇注料越来越多被应用，轻质浇注料材料熔点较低，用于1300℃以下的温度范围。炉衬用1.0比重的轻质耐火浇注料，炉顶一般用比重0.6的轻质浇注料，也有用轻质粘土填料的。用这种轻质骨料配制成的浇注料具有良好的高温性能。但是，浇注料在使用过程中容易出现松散，主要是由于300—1200℃时，结合水和结晶水析出使浇注料内部组织结构疏松并生成大量孔隙，所以，浇注料生产厂家不断调整工艺，弥补中温强度低容易松散的不足。 总之，耐火浇注料用于坑式加热炉炉衬上，充分显示了整体浇注炉衬的高强度，耐冲击的优势，加之体积稳定性好，高温烧结过程不会出现裂变。而且耐火功能还一体化。
发布时间:
2019
-
10
-
09
浏览次数：144
高铝低水泥浇注料与高铝质浇注料相比，在高温下具同样具有良好的体积稳定性，虽是经用户在使用过程中进行干燥和煅烧，但体密不会收缩。而两种浇注料的区别在于低水泥浇注料使用了超细微粉，降低水泥用量，体积密度高，气孔率低，使用寿命有所提高。 浇注料生产厂家，一般是根据不同炉型，不同温度。不同使用环境程度，选择用低水泥浇注料或是高铝浇注料。不同的体密和铝含量是区分高铝浇注料或是低水泥浇注料价格档次。 高铝浇注料经中温和高温处理后的强度不会下降，再就是抗侵蚀性主要是其他成分不同的材料使其具备好多的硬性指标。高铝浇注料是加入水泥量高于低水泥浇注料的一种浇注料，相对是钙含量高于低水泥浇注料。 高铝浇注料和低水泥浇注料价格有所不同，一般情况下，高铝浇注料用的原料基质相对低些，而低水泥浇注料是用纯铝酸钙水泥来调节水泥用量，所用原料基质也相对较高。 在应用中，不管是高铝浇注料或是高铝低水泥浇注料，一般情况下加水量在6%，而低水泥浇注料致密、气孔率低。但气孔率低，就增加了烘烤的难度。把浇注料的浇注好，养护好，烧烤好，才能起到更好的的功效。 总之，高铝浇注料和低水泥浇注料是有区别的，如果是低水泥用纯铝酸钙水泥，高铝浇注料是用725水泥，所以原料基质也要与之匹配，也可以说是高铝低水泥浇注料是高于高铝浇注料档次的一种浇注料。相对...
发布时间:
2019
-
10
-
08
浏览次数：367
高强低导热浇注料与一般的轻质浇注料有所不同，特点是：在高温情况下仍能体积密度小、导热系数低。 轻质浇注料是在温度越高的情况下，是体密越高，但高强低导热浇注料体密低，重量轻可减轻设备自重，再加上保温性能好，使炉温均匀，所以节省能源。 低导热浇注料体密小、耐火强度高本身就是技术的创新，做到整体性能强、耐剥落性能好，使用寿命长。可任意修补加工各种形状或整体炉衬。 高强低导热浇注料就是要解决在温度高情况下，强度高、又要体密小、导热低、收缩小的矛盾。这解决这些矛盾，就得在技术工艺上功夫，产品好原料指标有着决定性的作用，因为各地骨料体积密度、耐压强度的检测方法存在差异，所以原料即要检测轻质骨料的指标，更要应检各种加入料的指标，这样来判断原料的质量优劣。 高强低导热浇注料施工简便。浇注料生产厂家，特别会注意骨料的粒度，因为粒度有利于增强轻质浇注料的耐压强度，但如果粒度过大，将会对轻质浇注料的施工带来不利的影响。 高强低导热浇注料目前应用在冶金、机械、电力、化工、石油等行业的工业窑炉和热工设备上，会比普通轻质浇注料节能20%以上， 高强低导热浇注料如果用在石油石化窑炉上，要求体密更低，更严格。所以，相比其他工业炉的轻质浇注料要高档，而且价格也会偏高些。
发布时间:
2019
-
09
-
30
浏览次数：129
超低水泥浇注料的烘炉是否合理，决定着使用的关键和使用寿命。 烘炉主要是排除浇注料中的游离水、化学结晶水后获得高温下更好的使用效果。 烘炉得当，能大大提高窑炉及热工设备的寿命，烘炉不合理，水分排除不畅通，低水泥浇注料会产生裂纹，强度也会随之降低。严重时甚至引起剥落或炸裂。超低水泥浇注料致密，因水分较难排除，所以 容易发生因烘炉不当产生剥落，炸裂现象。 烘炉前，一定要先根据使用的不同材质低水泥浇注料制定与材质相对应的烘炉曲线，含有不同结合剂的浇注料烘干后的失重率也不相同。 超低水泥浇注料110℃烘干后的失重率为55%~80%，在200~300℃的温度范围内累计失重率一般达到70%~90%。由此可见，低温阶段脱水是比较多的，主要是游离水，再就是部分结晶水：随着温度的继续升高，结合水和结晶水不断排出。达到500℃时，浇注料含水率仅为10%左右。因此烘炉曲线的制定，会有所差别。 超低水泥浇注料的烘炉制度，与其材料品种和性能，施工制作方法，浇注料的厚度和使用条件有关。因此，制定超低水泥浇注料的烘烤曲线，要考虑各方面的情况，原则是在600℃之前，应缓慢升温和保温，而且直升不回头。 在一般情况下，可参照该制度，制定出具体的超低水泥浇注料的烘炉曲线。在衬体烘炉时，做好用煤气、柴油或电热等，这些热源容易控制，使用方便，严防熄火或过热，损毁衬体...
发布时间:
2019
-
09
-
28
浏览次数：118
高温粘结剂是磷酸二氢铝和85%浓度的工业磷酸，经稀释与一定比例的氢氧化铝配合，搅拌均匀加热至80℃，加入稳定剂产生化学反应成为无透明胶液，经过冷却、过滤后即是高温粘结剂。 高温粘结剂的体密为1.5kg/cm3 ，加入一定比例的稳定剂，磷酸二氢铝在溶液中能稳定存在。在密封桶内密封6个月内不变质。 在施工使用时，如果有沉淀现象，必须要加热搅拌，加热温度80℃。 如果超过保质6个月，要检验一下，检验合格才能使用。有沉淀加热后没有消除的，坚决不能使用。 高温粘结剂具有气密性能、抗热震、抗气流冲刷、耐酸性气体侵蚀、使用寿命长、无毒、施工方便等优良性能。 用于耐火纤维制品的粘贴，各种高温窑炉中各种耐火砖的砌筑。还可用于配制高温耐火浇注料及预制件。还能用在不同窑炉的修补。更可以在窑炉用耐火砖、耐火浇注料表面涂抹，而且使用寿命长。 高温粘结剂的使用方法，可以制成砌筑泥浆、可以用涂抹方法当做涂抹料用、粘贴料是直接粘贴纤维板，用做浇注料和修补料时，可以以浇注料和修补料的方法使用。 如果是用在窑炉修补当作填料使用时，可适当增0-5mm颗粒的骨料，而且要视情况提高修补料的粘稠度。 高温粘结剂使用时，要混料、困料，再进行二次（搅拌）。水泥的加入一定要在使用前，二次混料后加入，再次搅拌才能使用。
发布时间:
2019
-
09
-
27
浏览次数：120
耐火砖常用的分高铝质、粘土质、镁质、碳化硅质、轻质等，而不同材质的耐火砖在砌筑时，砌筑的配砖耐火泥必须要选与耐火砖同材质的耐火泥。 也就是高铝砖必须选用高铝质耐火泥，但75%含量的一级高铝砖要用65%含量的高铝耐火泥；二级65%含量的二级高铝砖要用55-60%含量的高铝耐火泥；三级高铝砖用50%高铝耐火泥。 一般情况下耐火泥使用比例为5%。但是镁质火泥比例少2%左右，因为有半干砌现象，像回转窑用镁质砖就是半干砌，所以用量少。轻质粘土砖配砖轻质耐火泥为10%。当然，不同的耐火泥价格也不同。 高铝砖的配套耐火泥的含量要低于高铝砖的含量，因为高铝火泥中要加入一定比例的粘土粉来增加火泥的粘性。所以，高铝火泥的含铝量会比高铝砖的含铝量低些。 当然，镁质砖要选用镁质火泥，碳化硅砖选用碳化硅质火泥，粘土砖选用粘土火泥，轻质砖也不同材质，可选用不同材质的轻质火泥，碳砖是用粗缝糊和细缝糊。 在选用配耐火砖火泥的同时，耐火泥生产厂家生产耐火泥时，一定会注意目粉剂目数。原则上是越细越好。因为耐火泥的粘度很重要，太粗的话，干的太快，给耐火砖施工带来不必要的麻烦。 砌筑耐火砖时，不同质别的耐火泥浆要用不同的器具，杜绝混浆。耐火泥加水时一定要使用饮用水，搅拌均匀混合。混合好的耐火泥不能再加水稀释。灰缝饱满，一定得让耐火砖砖缝密实，表面砖缝是要用耐火泥...
发布时间:
2019
-
09
-
26
浏览次数：108
高铝砖的颜色与质量有关吗？有一部分关系，只是一个方面，但也不是绝对的。 如果是粘土砖的话，红黄色相间，颜色一样，因为颜色一样，证明火温稳定。而有白的话，很可能是火温不稳定，再就是下层砖和上层砖温度没调好，出现了没烧透的现象。 如果是高铝耐火砖，不管是一级、二级、三级，黄白和三级的正常颜色，青白是一级高铝砖的正常颜色。级别的区分，是按铝含量和体密决定的。所以，颜色和耐火砖有一定的关系，但不是绝对的， 在高铝砖成品中，颜色均匀，证明材料是一批购的，温度稳定。颜色不一致的话，那原料不是一批购的，或是原料没经过风化的新料，或是烧结温度不均匀。如果出现太白的砖，一定不能用，因为砖没有烧透，没有烧透的耐火砖，理化指标达不到标准，会影响使用寿命。 说到高铝砖的标准，也不能只是看外观颜色来决定内在质量。高铝砖砖的内在质量是物理指标和化学指标决定的。 高铝砖的原料的基质是会影响高铝砖的颜色。像耐火砖中加入碳化硅，那么高铝砖烧结出来的颜色就会是黑色的，当然，也有加入绿碳化硅的，如果是绿碳化硅，那么颜色一般和主原料颜色一样。当然，如果是刚玉砖，原料是刚玉，那么烧结出刚玉砖的颜色就是白色的。 再就是烧结温度，温度对高铝砖的颜色也有影响。合适每种高铝砖的温度均匀才会烧出颜色一致的耐火砖。当然，像硅莫砖就是还原法烧结气氛烧出的产品才会出膜。高铝砖就必...
发布时间:
2019
-
09
-
25
浏览次数：128
